冷却水道 - 注塑模具温度调节零件
定义
冷却水道是在模具模板和成型零件上开设的水道，让冷却水流动带走热量，冷却模具和制品。
作用
- 带走熔体带入模具的热量，冷却制品使其定型
- 控制模具温度，保证熔体充模和冷却定型
- 缩短冷却时间，提高生产效率
- 控制制品收缩率，保证尺寸精度
设计原则
- 冷却水道数量尽量多，直径尽量大，冷却效果越好
- 水道离型腔距离均匀，保证冷却均匀
- 避免水道距离型腔太近（一般大于10mm），防止应力开裂
- 进出水口布置合理，减少进出口水温差
常见布置方式
- 圆形型腔：环形水道
- 长条形型腔：平行排列水道
- 型芯：螺旋水道、喷流式冷却、隔片式冷却
- 型腔：模板上直接钻平行孔，堵塞一端形成回路
材料与密封
- 一般直接在模板上钻孔，不需要额外材料

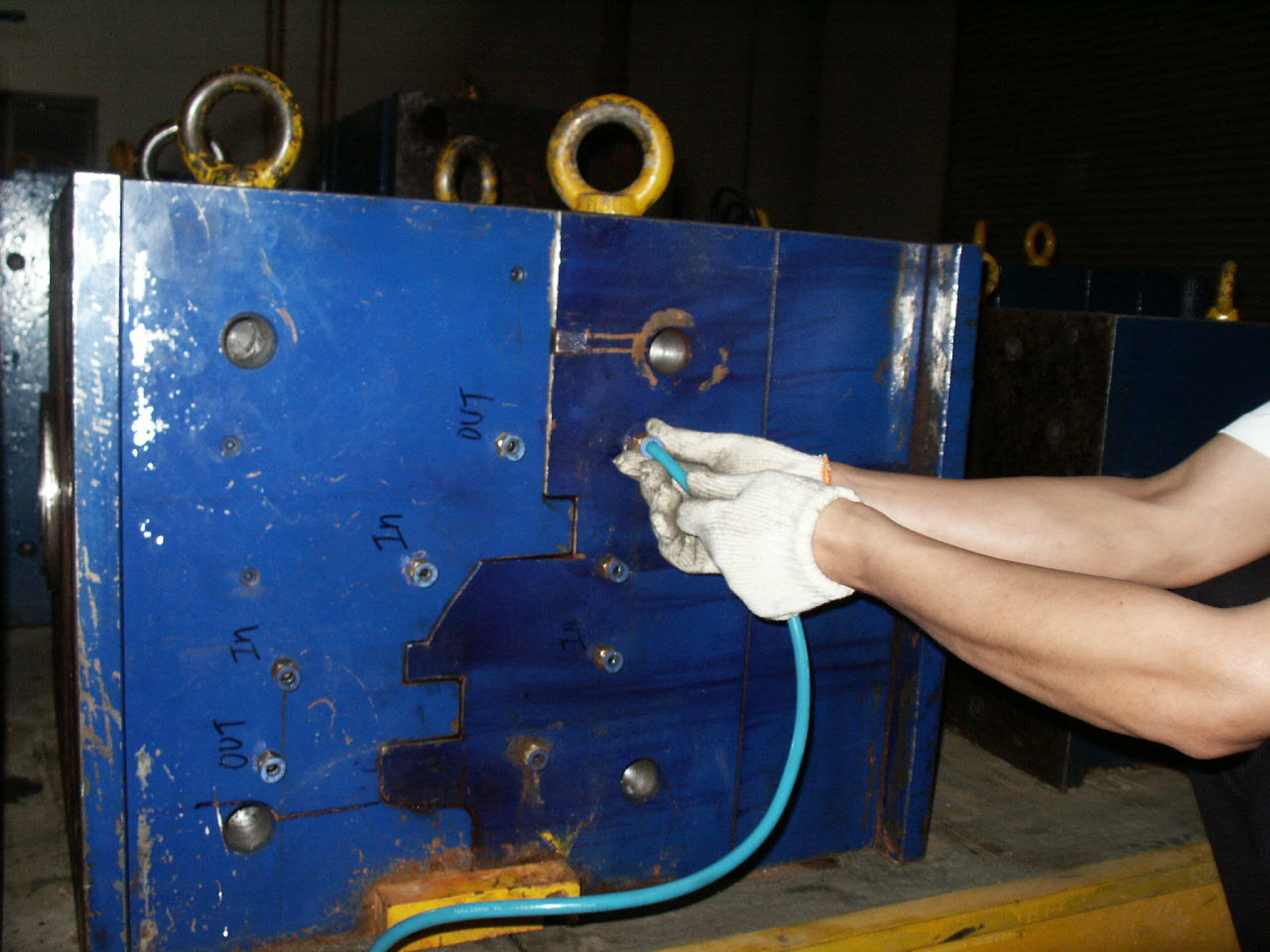

- 水道接头采用标准快速接头连接水管
- 水道之间连接处用密封圈密封，防止漏水
本文由模极社发布
